Prodisp Tutkal Dağıtma Makinesi
prodisp-logo

Prodisp Tutkal Dağıtma Makinesi

ProDisp DD70P-2

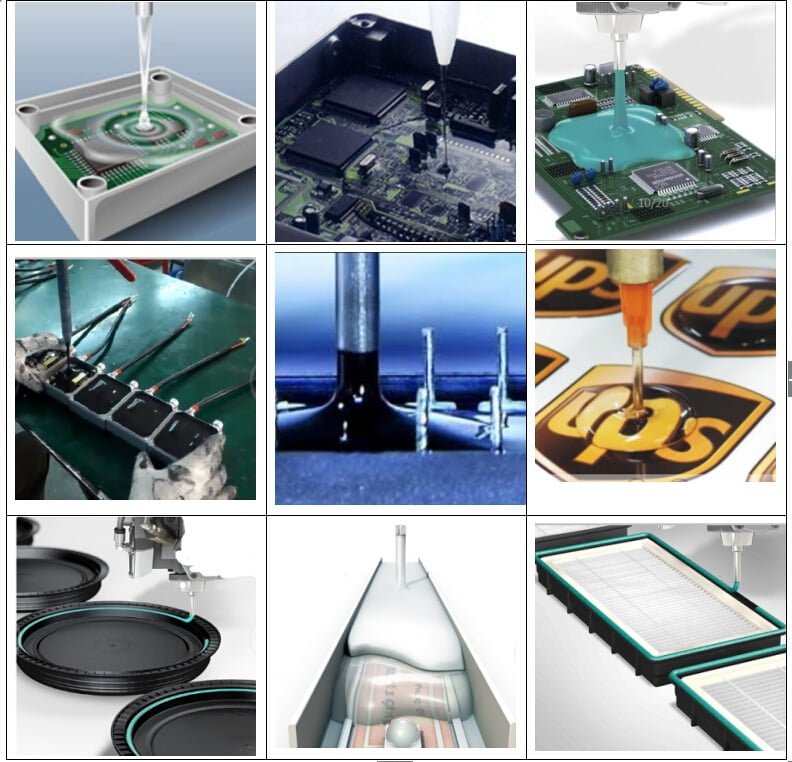

Uygulamalar: Kapasitör, Güç Kaynağı, Trafo, Ateşleme Bobini, Ters Sensör, Devre Kartı, Elektronik Balast, Sanat Etiketleri, Tutkal Saksısının Gerekli Olduğu Diğer Elektronik Ürünler.
Uygun Malzeme: AB parça tutkalı, silikon, epoksi reçine, poliüretan
Prodisp PGB-700 DD70P-2

Sıvı A ve B ayrı ayrı iki tankta tutulur. Makinenin içinde, A ve B tankından sıvıları ayrı ayrı boşaltan iki set ölçüm pompası vardır. Sıvı A ve B, mikser borusunda birbirleriyle karışır ve programlanabilir verilere göre dağıtılır.

Özellikleri

Makine tanımı ve çalışma prensibi
PGB-700 sistemi, contalama, sızdırmazlık, kapsülleme ve şırınga doldurma için iki bileşenli orta ila düşük viskoziteli malzemeleri doğru bir şekilde ölçer, karıştırır ve dağıtır. Sistem oranı 1:1 t0 10:1 şeklindedir

Sistem, malzeme tankı, ölçüm pompası, ölçüm motoru, malzeme borusu, iki bileşenli valf, dinamik karıştırma için motor, karıştırma tüpü ve 3 eksenli robotik kollardan oluşur. Karıştırma tüpünde karıştırılmadan önce iki çeşit tutkal ayrılır, bu nedenle tutkal cihazlarda sertleşmez. Tutkal valfi, ince sıvının damlamasını önlemek için vakum işlevine sahiptir. Diğer isteğe bağlı işlevler şunları içerir:
Tank karıştırma işlevi;
Tank köpük giderme işlevi;
Tank, boru ve vana üzerinde termostat ısıtma fonksiyonu;

Tutkal dağıtma makinesi

1. Çalışma Alanı: 700x700x80mm
2.Uygulama ürünleri: LED ekran modülleri 3.Yüksek
hassasiyetli valf: yüksek hız, yapışkanlı temiz, yapışkan çekme yok, düşürme yok.
4. Çift Silindirli piston pompası: Tutkal geri akışı yok, yüksek hız, sürekli tutkal, uzun ömür.
5. A & B yapıştırıcısını daha eşit şekilde karıştırın; B ajanı için ne eksik ne de fazla.
Adı: Tam Otomatik Tutkal Dağıtma Makinesi
Model: PGB-700
Tavsiye Edilen Tutkal: iki bileşenli silikon, epoksi, PU, ​​vb.
Oran: 1:1 ila 10:1 ayarlanabilir
Tutkal Renk: renkli
Tutkal Türü: yüksek oranda katkı maddesi içerir, aşındırıcı
Müşterinin Ürünleri: LED Ekran (ekran)
Makine Tipi: tam otomatik ve düzenli model

Baz ajan ve sertleştirici arasındaki oran: 1:1 veya 10:1
Aşındırıcı. Baz ajan, sertliği veya ısı iletimini arttırmak için alüminyum oksit veya silika tozu gibi katkı maddelerinin ve dolguların yüzdesini içerir
Karıştırılan sıvı aşındırıcıdır, pompada büyük sürtünmeye neden olur.
İçerideki hava kabarcığını çıkarmak için vakumlamanız gerekiyor
İki bileşeni eşit şekilde karıştırmak kolay değil.
Vakum: Yapıştırıcının içindeki hava kabarcığının çıkarılması;
Kendi kendini temizleme;
Isıtma:
Eşit şekilde karıştırmak için Dinamik Karıştırma Yöntemini kullanmadan önce reçineyi önceden ısıtın ;
Daheng Patent Ölçüm Pompası: aşınmaya karşı dayanıklı, uzun ömürlü; yüksek hassasiyet;
Çoklu nozul: kapasiteyi artırmak için.
Yüksek Hassasiyetli Vana;
Kalite ve Sıkı pozisyon kontrol sistemi.
Çok kafalı nozul mevcuttur.

Prodisp PGB-700 DD70P-2

Dağıtıcı robotun avantajı:

Dağıtım robotları, karışıklık, atık veya hata olmadan hızlı ve tekrarlanabilir tortular sağlayarak çoğu sıvı montaj sürecini otomatikleştirir. Herhangi bir sıvı, yapıştırıcı veya macunla tekrarlanan noktalar, boncuklar, yaylar ve daireler yapmak için. Kurulumu ve çalıştırması kolaydır ve bu sistemler eksiksiz olarak sağlanır.

Dolgu tutkal çömlek uygulaması:

1. Otomatik ölçüm ve karıştırma, dokunmatik ekranlı PLC kontrol sistemi, İngilizce çalışma arayüzü, parametrelerin kolayca ayarlanmasını sağlar;
2. Büyük LCD ekran, çeşitli işlem verilerini görüntüler;
3. Farklı düzlemlerde noktaların, şeritlerin, yayların, bileşik yayların ve desenlerin kolay programlanması;
4. Yapıştırma hızı ve zamanlaması ayarlanabilir;
5. CAD dosyası içe aktarılabilir ve dağıtım kalıplarına dönüştürülebilir ve USB üzerinden indirilebilir; (opsiyonel fonksiyon)
6. Karıştırma oranı 1:1-1:10 ve yapıştırma hacmi gerçek ihtiyaca göre ayarlanabilir ve ayarlanabilir. Dinamik karıştırma, iki bileşenli yapıştırıcının tamamen homojen bir kıvamda karıştırılmasını sağlar;
7. Aynı anda ölçme, karıştırma ve yapıştırma;
8. İki tank, A tutkalı ve B tutkalını ayrı tutar;
9. Sıvı seviye sensörü, alarm fonksiyonu;
10. Tank karıştırma ve vakumlu köpük giderme işlevi isteğe bağlıdır;
11. Otomatik temizleme; Temizleme modu manuel veya otomatik olabilir, manuel mod sadece karıştırma tüpünü çıkarın ve 10 dakika çıkardıktan sonra temizlik maddesine batırın ve basınçlı hava ile temizleyin, Otomatik modun tamamlanması için dokunmatik ekrandaki temizleme anahtarını yalnızca 1 dakika içinde çalıştırması gerekir ;
12. Tutkal tankı/ölçüm pompası/yapıştırıcı borusu ısıtma fonksiyonu (opsiyonel);
13. Vakum kontrolü, ince sıvıların damlamasını önler;
14. Hava basıncı faktöründen etkilenmeyen benzersiz kontrol sistemi, optimum dağıtım performansı sağlar;
15. XYZ ekseni, istenilen desenler boyunca yapıştırıcı dağıtmak için programlanabilir.

Uygulama Alanı:

1. Elektrikli Ürünler: Elektronik parçalar, entegre devreler, devre lehim pastası, sabit ve toz ve nem koruması, LCD likit kristal ekran, hoparlörler, kulaklık, ses, LED, optik lens, SMD transformatörler, röleler.
2. İletişim Ürünleri: Tuş takımı, cep telefonu kasası yapıştırma, radyo, telefon, Bilgisayarlar, MP4, elektronik oyuncaklar, kasa yapıştırma, anahtarlar, konektörler, fiş kablosu.

Teknik Tablo



Model numarası:

PGB-700

Karışım oranı

100 : 100-10 : 100 ( 1 : 1-1 : 10 )  Ayarlanabilir

Ölçüm hassasiyeti

±1%

Çıkış hızı

1g/sn-15g/sn

Karıştırma hassasiyeti

±1%

Karıştırma modu

Dinamik karıştırma / Statik karıştırma

Tutkal Viskozitesi

20000 CPS(mPa·s)'den düşük

Kontrol modu

PLC + Dokunmatik Ekran

Kontrol sistemi

Bağımsız Ar-Ge

Ölçüm modu

Step motor/Yüksek hassasiyetli, aşınmaya dayanıklı,

uzun ömürlü Dişli pompa

çalışma voltajı

AC 220V 50Hz/60Hz

Güç gereksinimi

3.55KW

Hava basıncı gereksinimi

4.5-8KG

Makine Boyutu

1500 ( U ) *1200 ( G ) *1500 ( Y ) mm

Ağırlık

yaklaşık 260 KG

Çalışma ortamı

Nem: %20~98BN; Sıcaklık: 0~+40°c
