Otomatik Optik İnceleme (AOI) Makineleri

İleri teknoloji otomatik optik kontrol makine çeşitleri (AOI), kullanıcı eğitimleri, kurulum ve servis destekleri ile birlikte ProSMT'de

AOI makinelerini kullanarak üretiminde hataları ilk adımda tespit edin. Sonraki üretim aşamasına geçmeden proses kalitesini garantiye alın. Böylece firelerden, yeniden üretim, tamir ve buna bağlı zaman kayıpları ile işçilik masraflarından kurutulun. Üretim hatalarını kaydedin. İstatistiğini tutun ve zaman içinde yaygın hataları iyileştirebilmek için raporlayın.
AOI makinelerini kullanarak üretiminde hataları ilk adımda tespit edin. Sonraki üretim aşamasına geçmeden proses kalitesini garantiye alın. Böylece firelerden, yeniden üretim, tamir ve buna bağlı zaman kayıpları ile işçilik masraflarından kurutulun. Üretim hatalarını kaydedin. İstatistiğini tutun ve zaman içinde yaygın hataları iyileştirebilmek için raporlayın.
TRI TR7500QE Otomatik Optik Kontrol (AOI) Makinesi

TRI TR7500QE Otomatik Optik İnceleme (AOI) Makinesi

12Mpixel üst kamera ve 6,5Mpixel 4 yönden açılı kamerası ile saniyede 50 cm2'ye kadar görüntü analiz hızı, yüksek hızlı CoaxPress görüntüleme özelliği, 3D lazer profil seçeneği ve dahası.

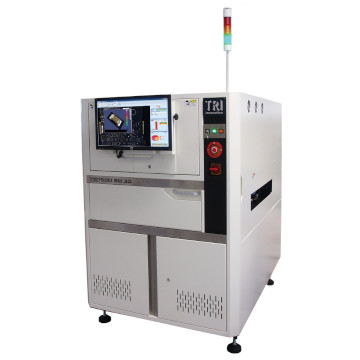

TRI TR7500 SIII 3D AOI

TRI TR7500 SIII 3D AOI Otomatik Optik İnceleme Makinesi

4 Mpixel üst kamera, 4 adet açılı kamera ile saniyede 120 cm2'ye kadar mavi lazer tabanlı gerçek 3D profil ölçümü yapabilen, 10 ve 15um çözünürlükte üçüncü nesil akıllı otomatik optik kontrol platformu.

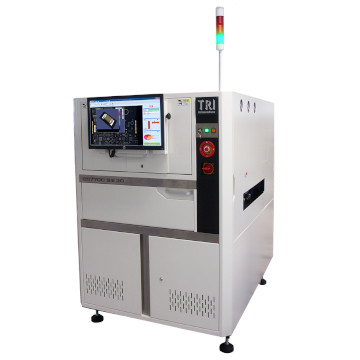

TRI TR7700 SIII 3D AOI Otomatik Optik inceleme Makinesi

TRI TR7700 SIII 3D AOI Optik İnceleme Makinesi

Optik ve mavi lazer tabanlı gerçek 3D profil ölçümünü bünyesinde birleştiren en hızlı hibrid PCB hata kontrolü için üçüncü nesil akıllı donanım platformu, 4 Mpixel üst kamera ve saniyede 120 cm2'ye kadar inceleme hızı sunar.

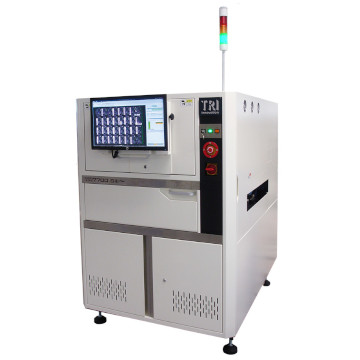

TRI TR7700 SIII Plus AOI

TRI TR7700 SIII Plus AOI Otomatik Optik İnceleme Makinesi

TRI'nin yeni renk algoritması ve birden fazla aydınlatma aşamasıyla hata yakalama kapsamını en üst seviyeye çıkarır. Saniyede 120 cm2'e kadar 4 Mpixel üst kamera ile 2D ve isteğe bağlı 3D lazer sensörü ile 3D hata kontrolü sağlar. 10 ve 15 mikron çözünürlük seviyeleri mümkündür.
TRI TR7710 AOI

TRI TR7710 AOI Optik İnceleme Makinesi

6,5 Mpixel üst kamera, çok fazlı RGB+W LED aydınlatma sistemi ve saniyede 43 cm2'ye kadar denetleme hızı ile kolay CAD tabanlı programlama, her bütçeye uygun şekilde tasarlanmış uygun maliyetlerde özelleştirilebilir bir AOI çözümü.
TRI TR7710DT Masaüstü AOI

TRI TR7710DT Masaüstü AOI Makinesi

6,5 Mpixel üst kamera, çok fazlı RGB+W LED aydınlatma sistemi ve saniyede 35 cm2'ye kadar denetleme hızı ile her bütçeye uygun şekilde tasarlanmış uygun maliyetlerde özelleştirilebilir masaüstü AOI makinesi.

AOI Optik Kalite Kontrol Teknolojisi

TRI 3D Chip Komponent Lehim Kontrolü
Otomatik Optik Muayene, İngilizce “Automatic Optical Inspection” kelimelerinin baş harflerinin kısaltması “AOI” ile ifade edilir. Burada amaç lehimleme ve PCB montaj kalite kriterlerine uymayan kartları tespit etmek, ayırmak ve raporlamaktır.

AOI Nedir?

AOI Otomatik Optik Kalite Kontrol Yöntemi

AOI makineleri elektronik baskılı devre kartlarının (PCB’lerin) üzerine monte edilen komponentlerin eksik olup olmadığını, doğru konumda olup olmadıklarını ve benzeri lehimleme ve montaj kusurlarını tanımlamak ve üretim sürecinin kalitesini sağlamak için kullanılır. Otomatik optik inceleme sisteminin çalışma ilkesi, PCB’nin görüntülerini optik kameralar ile yakalama ve kalite kontrol inceleme yazılımı ile otomatik tanımlama yöntemine dayanır.

AOI Makinesinin Faydaları Nelerdir?

AOI, imalat sürecinin başlarında hataları tespit eder ve kart bir sonraki imalat aşamasına geçmeden önce proses kalitesini garanti eder. AOI, geri bildirim yoluyla ürün kalitesinde gelişim sağlamaya yardımcı olur. Geçmiş hata verilerini ve üretim istatistiklerini sonradan detaylı analiz yapılabilmesi için kaydeder. İmalat süreci boyunca kalitenin kontrol edilmesini sağlamanın pek çok faydası vardır. Örneğin malzeme israfı, onarım ve yeniden işleme ve bunlara bağlı ek imalat işçiliği masraflarından ve zaman kaybından kaynaklanan ürün arızasının maliyetlerinden tasarruf sağlar.

Gerçek Zamanlı Optik Kalite Kontrolü

AOI kalite kontrol makineleri, saniyeler ile ifade edilen çok kısa kart üretim çevrim sürelerinde tüm PCB’yi kameralar ile tarayabilir ve hatalı kartları analiz ederek ayrılmasını sağlar. Bu sayede AOI makineleri hat içinde inline olarak kullanılabilmektedir.

AOI sistemleri yüksek çözünürlüğe sahip çoklu kameralar ve yüksek tarama hızlarında PCB’yi tarar ve 01005, 0201 ve 0402 gibi tüm boyut bileşenlerini ve BGA, CSP, LGA, PoP ve QFN gibi paketleri inceleyebilir.

Üç boyutlu inceleme (3D AOI)

Bundan önceki AOI sistemleri iki boyutta (2D), x ve y eksenlerinde ölçüm yapabiliyordu. Artık yeni nesil AOI sistemleri üçüncü boyutta (3D) da yani Z ekseninde ölçüm ve hata tespiti yapabiliyor. Üstelik buna yaparken kontrol süresinde de bir değişiklik olmuyor. Bu sayede komponentlerde kalkık bacak coplanarity, bel verme ve sehim hataları da tespit edilebiliyor.
