Konformal Koruyucu Devre Kaplaması

Askeri elektronik ve otomotiv elektroniği şartnameleri dahil, uluslararası standartları karşılamak üzere tasarlanmış konformal koruyucu devre kaplama uygulamasında dünyanın önde gelen markalarını kullanın. Halihazırda mevcut olan akrilik, silikon, poliüretan, rubber esaslı kimyasal ve çevre dostu ürün yelpazesi seçenekleri.

Konformal kaplama ile daha iyi devre koruma

PCB'leri kaplayın ve koruyun

Silikon, akrilik, poliüretan ve rubber esaslı malzemeler ile kapladığınız baskılı devre kartlarınızı dış ortam şartlarından koruyun.

ECS PLASTIC

PCB üzerinde, asitlere, tuza, mantara, aşındırıcı buharlara, termal strese, mekanik suistimale ve sert çevre koşullarına karşı koruyan parlak, esnek ve koruyucu bir film oluşturur.

ECS URETHANE -CLEAR

Yüksek mukavemetli, sert, kararlı, esnek ve aşınmaya dayanıklı koruyucu ve yalıtkan bir bir film tabakası oluşturan PCB uyumlu kaplamadır.

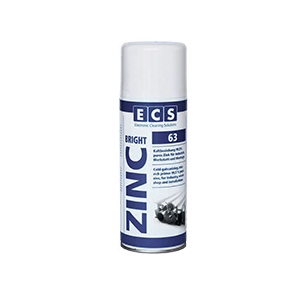

ZINC - BRIGHT

Korozyon ve pasa karşı soğuk galvanizleme spreyi kaplandığı metal yüzeyde sert ve esnek bir katman oluşturur.

Becoat 9062

Mekanik ve kimyasal aşınmaya dayanıklı Shore A 80 sertliğinde şeffaf film tabakası oluşturur.

KONFORM CTSR-12

-65,+200 C sıcaklıklara dayanabilen, şeffaf silikon, UL onaylı silikon konformal koruyucu PBC kaplama.

chemtronics ctsr12-konform-sr-silikon-pcb-kaplama-sprey

Besil 9336

Besil 9336 silikon yapıştırıcı 280 C yüksek sıcaklıklara dayanan ısıl iletken RTV.

Becoat 9060

-60,+280 C sıcaklıklara dayanabilen, şeffaf silikon, 20kV/mm elektriksel yalıtkan ve düşük viskoziteli kaplama.

Besil 8125

Besil 8125, iki komponentli, oda sıcaklığında veya ısıyla hızlı kürlenen, silikon esaslı yumuşak ve esnek elastomer dolgu reçine malzemesidir.

Besil 8230

İki komponentli, ısıyla hızlı kürlenen, yüksek termal iletken, silikon esaslı esnek elastomer dolgu reçine malzemesidir.

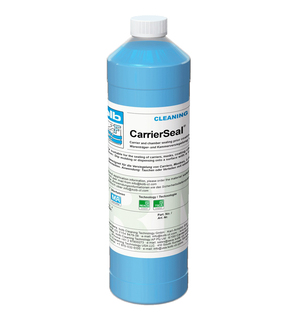

Kolb CarrierSeal

Makine aksamları ve paletlerin üzerine fırçayla sürüldüğünde makinenin ilk günkü halinde korunmasını sağlar.

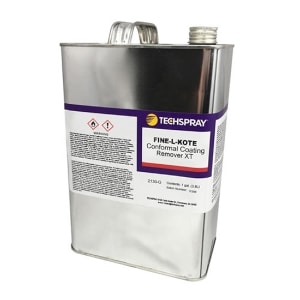

2130 Kaplama Çıkarıcı

Akrilik, silikon, üretan ve epoksi kaplama çıkarma işlemi için tasarlanmış bir çözücüdür. Islatma uygulamasında kullanım için idealdir.

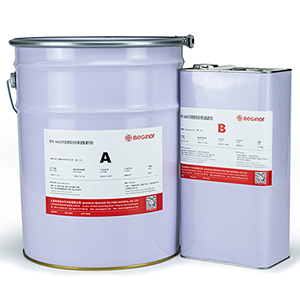

6608 Dolgu Yapıştırıcı

BEPU 6608 A/B, Poliüretan bazlı solventsiz, iki bileşenli bir döküm reçinesidir.

Yüksek termal dayanım.

Neme karşı koruma ve elektriksel yalıtım.

Olumsuz ortam şartlarında kartı koruyarak elektronik cihaz ömrünü uzatır. Yalıtım özelliklerini arttırır. Nem, tuz, mantar, korozif buharlar ve şiddetli dış çevre şartlarından korur. Elektronik devrelerin oluşturduğu ısının yanı sıra iklim sıcaklıklarına da dayanacak şekilde tasarlanmıştır.

Konformal Koruyucu Kaplama Nedir?

Konformal kaplama, kartı ve bileşenlerini çevreden korumak ve korozyonu önlemek için baskılı devre kartına (PCB) uygulanan ince bir polimerik filmdir. Film tipik olarak 25-250 um'de uygulanır ve kartın ve bileşenlerinin şekline "uygundur". Lehim bağlantılarını, elektronik bileşenlerin uçlarını, açıkta kalan izleri ve diğer metalize alanları korozyondan korumak ve korumak için tasarlanmıştır, sonuçta PCB'nin çalışma ömrünü uzatır.

Neden bir Koruyucu Kaplamaya ihtiyacım var?

Yeni üretilen bir baskılı devre kartı genellikle iyi performans gösterir, ancak çalışma ortamındaki nem, kimyasallar, tuz spreyi ve aşırı sıcaklıklar gibi dış etkenler nedeniyle performans hızla düşebilir. Bu tür ortamlarda, baskılı devre kartlarını ve bileşenlerini korumak ve nihayetinde korozyon ve arızayı önlemek için bir kaplama kullanılabilir. Sağlanan koruma, daha yüksek güce ve daha yakın iz aralığına izin vererek tasarımcıların minyatürleştirme ve güvenilirlik taleplerini karşılamasına olanak tanır.

Bu malzemelerin kullanımı özellikle otomotiv, askeri, havacılık, denizcilik, aydınlatma, endüstriyel ve yeşil enerji uygulamalarında önemlidir. Bununla birlikte, elektronik endüstrisinin hızlı genişlemesi nedeniyle, uygun kaplamalar, çok çeşitli elektronik cihazlarda yüksek performans ve güvenilirliğin gerekli kombinasyonunu sağlayarak, yerel ve mobil elektronik endüstrilerine de giriyor.
Bazı durumlarda PCB'nin korunmasının yanı sıra tasarımın kamufle edilmesi de göz önünde bulundurulur, Electrolube geleneksel saydamın yanı sıra bir dizi pigmentli malzeme sunar.

Kaplama Yöntemleri

Daldırma Yöntemiyle Kaplama

Kartları tam olarak kaplamak için yüksek hacimli yöntem. Nihai kaplama kalınlığı, viskozite ve potadan çekme hızı ile kontrol edilir.

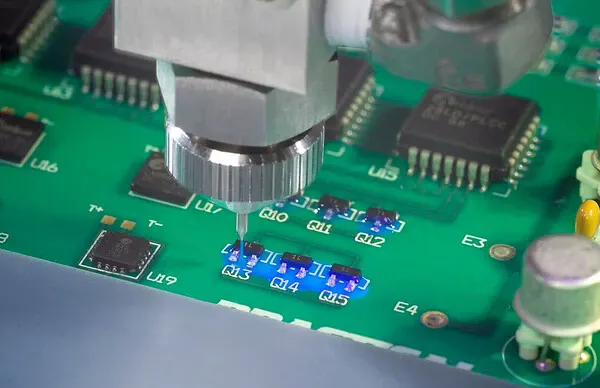

Otomatik Selektif Bölgesel Kaplama

Bilgisayar kontrollü selektif kaplama makineleri, kartın üzerinde kaplanmaması gereken yerlerde maskeleme ihtiyacını ortadan kaldırır.
Bu uygulama yönteminde tam keskin köşeli, hassas kaplama dağılımı oluşturmak ve sıçramayı önlemek için genellikle daha yüksek vizkozite gereklidir. Bu nedenle tüm yüzeyi kaplayan seçici olmayan kaplamada uygulamasında yüksek vizkozite gerekmezken, selektif bölgesel konformal kaplamada 70-200 cps arası daha yüksek vizkozite önerilir.

Manuel Uygulama

Aerosol spey ve elde fırça ile sürme gibi elde kaplama yöntemleri genellikle küçük üretim, rework ve tamir için kullanılır. Rework için kullanılıyorsa, aerosolün orijinal kaplama ile uyumlu olması gerekir.

UV Işığı Altında Kalite Kontrol

Techspray kaplamalar, LED Kaplama hariç olmak üzere, kaplamanın PCB üzerindeki yayılmasının düzgünlüğünü kontrol edebilmek için mor ışıkta görüntülenebilen Opti / Scan malzeme içerir. Kaplanmış bir kart standart, düşük maliyetli UV (kısa dalga siyahı) ışığı altında geçirilebilir ve kaplanmış alanlar parlar. UV mor ışık altında ne kadar parlak ise kaplama kalınlığı da o kadar fazladır.
