Lehim Maskesi (Solder Mask)
Soyulabilir lehim maskesi
Techspray sökülebilir Lehim Maskesi (solder mask) uygulayın, dalga lehimleme öncesi lehim almasını istemediğiniz yerleri maskeleyin. Sonrasında el ile kolayca soyarak sökün. Komponentleri karta geçici olarak yapıştırma amacıyla kullanın.
Ürün Bilgi Formu
Bu ürün ile ilgili bilgi almak için lütfen aşağıdaki formu doldurunuz...
Uluslararası standartlarda
İnsan sağlığı onaylı
İNSAN SAĞLIĞINA GÜVENLİ SOYULABİLİR LEHİM MASKESİ
WonderMASK soldermask soyulabilir lehim maskesi hızlı kurur. Yüksek kurşunsuz işlem sıcaklıklarına dayanacak ve daha sonra kolayca çıkarılabilecek şekilde tasarlanmıştır. Wondermask soyulabilir lehim maskesi kürleme sonrasında el ile kolayca soyulabilir. 2205 modeli kullanılırsa, otomatik PCB yıkama makinesinde yıkanarak da çıkarılabilir. Uluslararası standartlar yanında MIL-STD-2000 askeri standardını sağlayan WonderMASK soyulabilir lehim maskesinin insan sağlığı için güvenilirliği Ford Tox #039772 ile onaylanmıştır.
Kullanım yerleri
Dalga Lehimleme Maskeleme
Dalga lehimleme prosesinde TH deliklerinin ve adaların(pedlerin) lehim almasını önleyin. Dalga lehimden sonra elde sökerek veya makinede temizleyin.
Konform kaplama maskeleme
Konformal kaplama daldırma veya püskürtme işleminde, kaplanmaması gereken konektörleri ve alanları kapatmak için WonderMASK P ve PX kullanılır.
Geçici komponent yapıştırma
WonderMASK, çift taraflı PCB'lerde komponentleri geçici olarak sabitlemek, birbirine ve karta yapıştırmak için kullanılır. Kullanım sonrası kolayca çıkarılır.
Techspray WonderMASK Ürünleri Aşağıdaki Avantajlara Sahiptir
Techspray WonderMASK geçici lehim maskeleri amonyak içermez. Kolayca, kopmadan ve kalıntı bırakmadan PCB üzerinden temizlenir. İyi bir solvent direncine sahip olduğu için dalga lehimleme ve konformal kaplama uygulamalarında çok iyi sonuç verir.
Genel Özellikler
- Ön ısıtmada kürlenebilir
- Dalga lehimleme işleminde 343 ° C'ye kadar kurşunsuz lehim sıcaklığına dayanıklıdır.
- RoHS uyumludur.Çevre koruma ve İnsan sağlığında Avrupa standartlarını karşılar.
WonderMask Lehim Maskesi Uygulaması
PCB üzerine WonderMask lehim maskesi uygulama bilgileri detayları.
Ürün Tanımı
WonderMASK P, dalga lehimleme ve temizleme işlemlerine dayanacak şekilde tasarlanmış tiksotropik, sentetik akrilik lateksten oluşan, geçici, soyulabilir bir lehim maskesidir. Doğal lateks maskeden farklı olarak, rahatsız edici amonyak içermez ve bu nedenle bakır, altın, gümüş veya önceden lehimlenmiş yüzeyler için aşındırıcı değildir. Ek olarak, stabilite problemleri önlenir. Uygulandığında, ürün opak pembedir ve sertleştiğinde tamamen yarı saydam kırmızı hale gelir. Kürlenmiş maske, konformal kaplamalar için uygundur. Robotik, pnömatik, elle uygulanan veya şablon tarama gibi uygulamalarda kullanılabilir (serigrafi için önerilmez). Techspray’in WonderMASK kalitesi ve çok yönlülüğü sayesinde sektörde lider soyulabilir lehim maskesi markasıdır. Ürüne bağlı olarak, makinede veya elde manuel olarak soyulabilir.
Avantajları
Techspray WonderMASK sökülebilir lehim maskesinin avantajları şunlardır.
- Ön ısıtmada kürlenebilir.
- Dalga lehimleme işleminde 640 ° F'ye (343 ° C) kadar kurşunsuz lehim sıcaklıklarına dayanır.
- RoHS uyumludur.
Kullanım Talimatları
- İstenilen alana en iyi sonucu elde etmek için 20 ila 30 mil kaplama uygulayın.
- Uygulanacak alan yağ ve parçacıklardan arındırılmış olmalıdır.
- Kuruma süreleri ortam nemine bağlıdır. Normal koşullar altında WonderMASK 1 saat içinde ön ısıtma aşamasına hazırdır, ancak kürleme ile 65˚C sıcaklıkta 30 dakika veya 82˚C'de 20 dakikaya kadar hızlandırılabilir.
- Maske kabarcığı oluşmaması için ve temizleme sorunlarına yol açmaması için çok fazla kürleme yapılması önerilmemektedir.
- Kürlenme tamamlandığında maske, opak pembeden yarı saydam kırmızıydönüşecektir. Maske lehimleme işlemine dayanacak şekilde tamamen kuru olmak zorunda değildir. Ancak, sökülmeden önce tamamen yarı şeffaf olması gerekir.
Kullanım Yerleri
PCB montajında WonderMASK lehim maskesi birden fazla farklı uygulamada kullanılır.
- Delik İçi (TH) Maskeleme - Dalga lehimleme işleminden önce PCB TH deliklerini WonderMASK ile kaplayarak açık deliklerin lehimlemesini önleyin. Wondermas maskelerin tümü bu uygulama için çok uygundur.
- Konformal Kaplama Maskeleme - Konformal kaplama daldırma veya püskürtme işlemlerini uygularken, WonderMASK konektörleri ve kaplanmaması gereken diğer bileşenleri ve alanları kaplamak için kullanılır.
- Geçici Komponent Yapıştırıcısı - WonderMASK, çift taraflı PCB'lerde bileşenleri alt yüzeyde sağlamlaştırılması için kullanılır.
Özellikleri ve Faydaları
- Amonyok içermez.
- Yanıcı değildir.
- Kolaylıkla soyulabilir.
- Kokusu yok denilecek kadar azdır.
- Kürlenme rengi – kürlendikçe (sertleştikçe) rengi koyulaşır.
- Altın ve bakır padlerde ve terminallerde uyumludur.
Ambalaj Seçenekleri

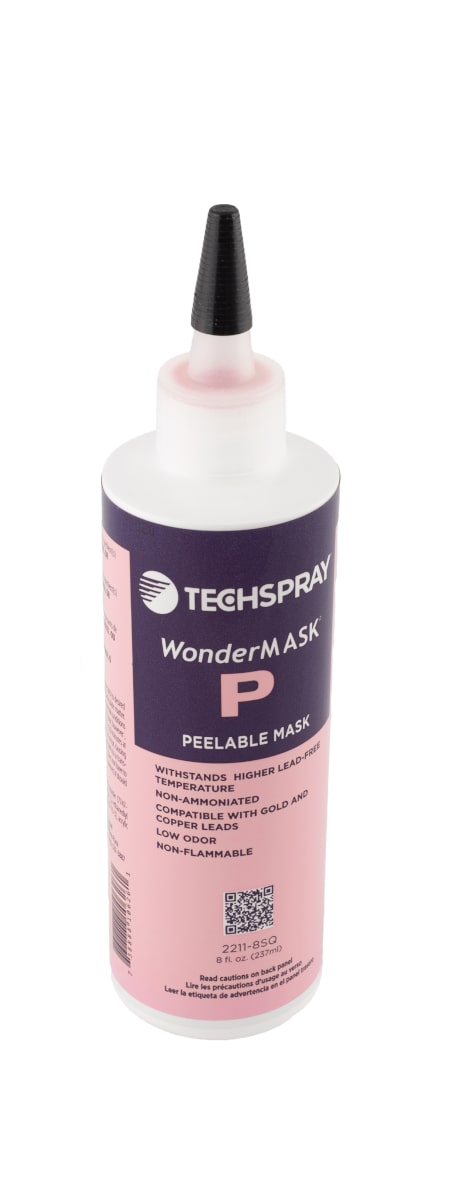

- 2211-8SQ 8 oz. Sıvı
- 2211-G 1 Galon Sıvı
- 2211-5G 5 Galon Sıvı
- 2211-54G 54 Galon Sıvı
Ürün Verileri ve Fiziksel Özellikler
| Özellik | Değer |
|---|---|
| Fiziksel Durum | Sıvı |
| Renk | Pembe/Kırmızı |
| Bağıl Yoğunluk | 1 |
| Raf Ömrü | 2 yıl |
Performans ve Uygulama Verileri
| Özellik | Değer |
|---|---|
| Uygulama | Elek ile, elde, pnömatik veya robotik |
| Viskozite | 28,000-30,000 cps |
| Önerilen Kalınlık | 0.5-0.8 mm (20-30 mil) |
| İnceltici | Deiyonize su |
| Kürlenme Süresi | Oda sıcaklığında 1 saat, 65°C'de 30 dakika, 82°C'de 20 dakika |
| Çıkarıcı | İz bırakmadan kolyaca soyulabilir. |
