SEC SNE-4500M Plus Taramalı Elektron Mikroskobu
SNE-4500M Plus taramalı elektron mikroskobunda kullanım kolaylığında en üst seviyededir. Tamamen motorlu kademede hızlı hareket ve üstten bakan kamera ile örnek analiz noktasını bulmak çok kolaydır. Maksimum 150.000x büyütme, minimum 5nm detay gösterme oranına sahiptir ve geniş aşamalı kompozisyon ile yüzey / kesit analizi için optimize edilmiştir.
5nm
Çözünürlük
150.000x
Büyütme
SE / BSE
Çoklu Dedektör

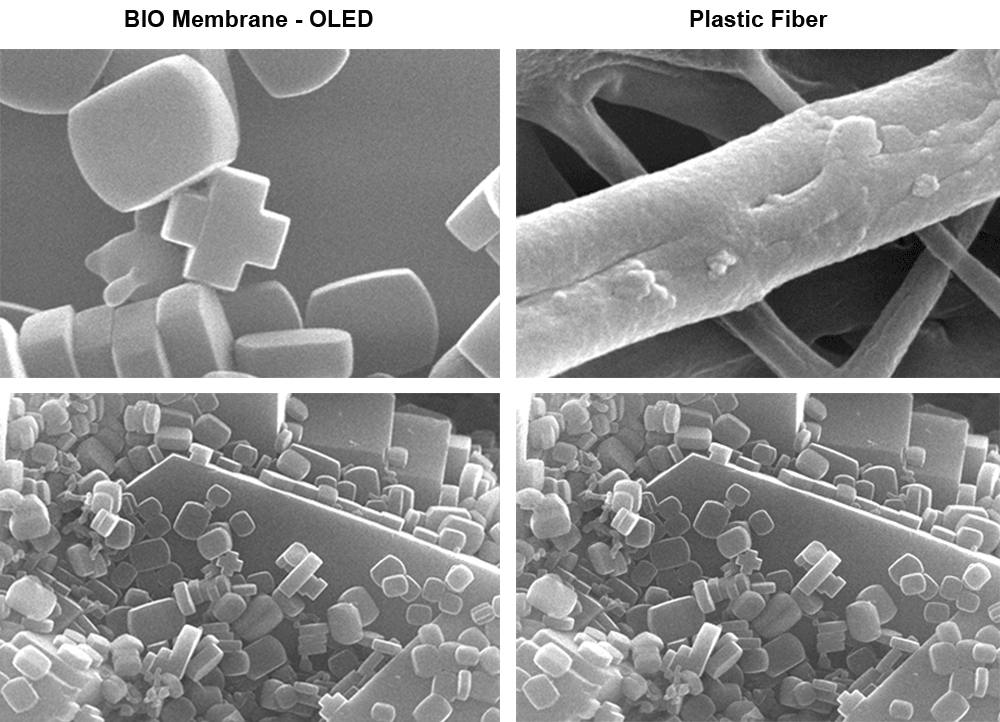

Çoklu Görüntüle Sistemi
SNE-4500M Plus (A) ikincil elektron (SE) detektör ile yüzey bilgi görüntüleme. SNE-4500M Plus (B) ile hem SE detektör hem de BSE (geri saçılımlı elekton) detektör ile malzeme iç detaylarını inceleme. Kalite kontrol, Ar-Ge ve eğitim amaçlı kullanabilme.
SE (İkincil Elektron)
Çoğunlukla yüzey kontrolü için kullanılan yüksek seviyeli ürün bilgisine sahip olun.
BSE (Geri Saçılma Elektronu)
Çoğunlukla element düzeyinde yüksek seviyeli ürün bilgisine sahip olun.
Görüntü Sistemi (Elektronik)
X,Y,R (5-Eksenli)
Otomatik Ayar
Odak - Kontrast - Parlaklık
Navigasyon Modu
Tepe Görünüm CCD Kamera

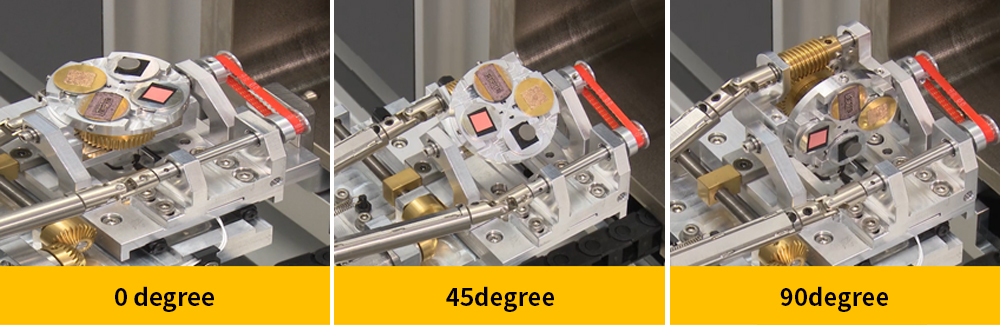

5 Eksenli Sınırsız Sahne Hareketi
Motorlu aşamanın özelliklerinden biri olan "Tıkla ve Taşı" ile mümkün ve kolay görüntüyü elde etmek için -45 ° ~ 90 ° eğme açısı ile kusursuz görüntü elde etme ve analiz imkanı
| Elektron Sistemi | Çözünürlük | Plus A: 5nm (30kV, SE Görüntü) , Plus B: 5nm(SE), 8nm(BSE) |
| Büyütme | 20x - 150.000x | |
| Hızlandırıcı Gerilimi | 1~30kV (1/5/10/15/20/30) | |
| Detektör | Secondary Electron Image(SE) , Backscattered Electron Image(BSE) | |
| Elektron Tabancası | Ön-merkezlemeli Tungsten Filament Kartuş | |
| Sahne Sistemi | Çapraz Sahne | 5-Eksenli Elektronik |
| X, Y-eksen : 40mm / R-ekseni : 360° | ||
| Tilt Eksen : -45 to 90˚ | ||
| * T : -45 to 90˚ | ||
| Max Örnek Ölçüsü | 80mm çap x 35mm yükseklik | |
| Görüntüleme Sistemi | Otomasyon Fonksiyonu | Otomatik Başlatma, Otomatik Odaklama, |
| Otomatik | ||
| Görüntü Biçimi | BMP, JPEG, PNG, TIFF | |
| Vakum Sistemi | Vakum Modu | Yüksek ve Düşük Vakum |
| Vakum Pompası | Döner Pompa / Turbo Moleküler Pompa (Tam Otomatik) | |
| Ölçüler | Ana Ünite | 390(W)x380(D)x560(H)mm, 88kg |
| Kontrol Ünitesi | 390(W)x325(D)x560(H)mm, 37kg | |
| Döner Pompa | 400(W)x160(D)x340(H)mm, 24kg |
