Voltera PCB Prototip Makinesi
Voltera masaüstü baskı devre prototip makinesi ile hızlı bir şekilde prototip devre kartları üretin. PCB üzerinde gümüş yollar ve pedler oluşturun, pedlere krem lehim uygulayın, kurutun, PTH deliklerini açın ve reflow yapın.
5300
USD
Voltera
A000293
https://www.prosmt.com/urun/cihaz/pcb-prototip-makinesi
5 üzerinden
4
5 En düşük Puan
97 toplam oy
https://www.prosmt.com/urun/cihaz/pcb-prototip-makinesi
Voltera masaüstü baskı devre prototip makinesi ile hızlı bir şekilde prototip devre kartları üretin. PCB üzerinde gümüş yollar ve pedler oluşturun, pedlere krem lehim uygulayın, kurutun, PTH deliklerini açın ve reflow yapın.
5300
USD
Voltera
A000293
https://www.prosmt.com/urun/cihaz/pcb-prototip-makinesi
5 üzerinden
4
5 En düşük Puan
97 toplam oy
https://www.prosmt.com/urun/cihaz/pcb-prototip-makinesi
Voltera PCB Prototip Makinesi
Voltera masaüstü baskı devre prototip makinesi ile hızlı bir şekilde prototip devre kartları üretin. PCB üzerinde gümüş yollar ve pedler oluşturun, pedlere krem lehim uygulayın, kurutun, PTH deliklerini açın ve reflow yapın.
Voltera V-One çift taraflı PCB'lere baskı yapar, krem lehim dispense eder ve yeni malzemeler ile hızlı prototip PCB devre kartları üretmenize yardımcı olur.
Fiyat Bilgisi-Online Satış
Kendi PCB ve devre kartlarınızı kendi masaüstünüzde hemen üretmeye başlayın.
Kendi PCB ve devre kartlarınızı kendi masaüstünüzde hemen üretmeye başlayın.
Voltera V-One masaüstünüzde hiç rastlanmamış bir çabuklukta PCB CAD programınızdan prototip üretime geçmenizi sağlar.
İletken yollar. Krem lehim. Delme ve Fırınlama.
Hepsi tek makinede.

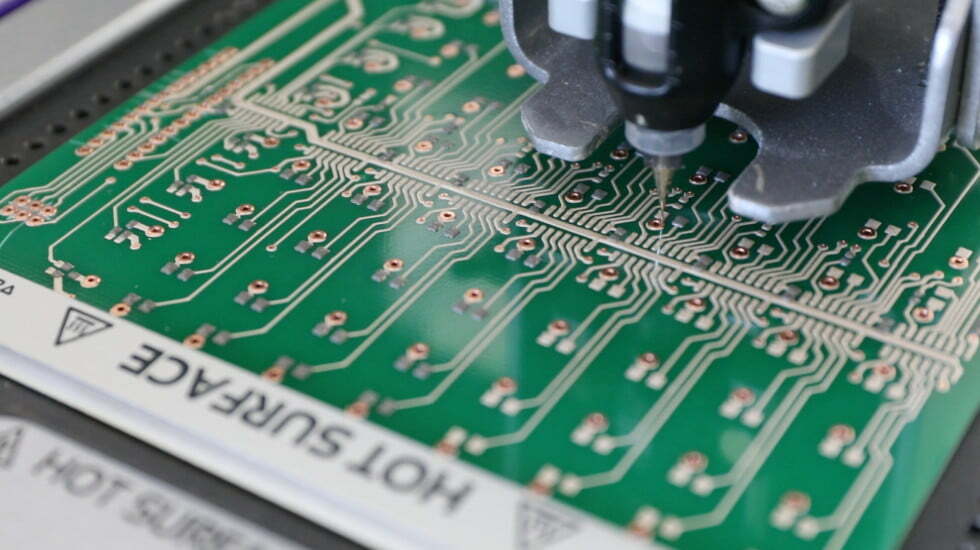

Voltera ile iki katmanlı devre kartı oluşturun. Gerber dosyalarınızı yükleyin ve dağıtıcı dispenserin gözlerinizin hemen önünde devre yazdırmak için gümüş bazlı iletken bir mürekkebi bırakmasını izleyin. Kartı PTH deliklerini açın. Krem lehim sürün ve fırınlayın.
Prototip kart üretiminde havyayı, stencili unutun
Siz sadece tasarım yapmaya odaklanın, gerisini Voltera'ya bırakın.
Elek şablonlarına elveda deyin ve montaj sürenizi yarıya indirin. Masanızın üstünde istediğiniz devreyi hemen tasarlayın, çabucak üretin. 0402 chiplerden, 0.5mm bacak aralıklı entegrelere kadar. Boş PCB'lerinizi ister hazır alın, isterseniz kendiniz sıfırdan üretin.
Voltera ile Devre Kartınızı
1 Saat içinde Çalıştırın
1 Saat içinde Çalıştırın
Kolay, anlaşılır, üniversal yazılım.
Voltera’nın yazılımı anlaşılmak üzere tasarlanmıştır. Gerber dosyalarınızı içe aktardığınızdan, bastığınız ana kadar, yazılım video ve öğreticiler ile her adımda sizi yönlendirir. EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace ve Upverter ile uyumludur. CAD aracınız bu listede değil mi? Uyumlu olup olmadığımızı öğrenmek için bize ulaşın!
Kolay, anlaşılır, üniversal yazılım.
Voltera’nın yazılımı anlaşılmak üzere tasarlanmıştır. Gerber dosyalarınızı içe aktardığınızdan, bastığınız ana kadar, yazılım video ve öğreticiler ile her adımda sizi yönlendirir. EAGLE, Altium, KiCad, Mentor Graphics, Cadence, DipTrace ve Upverter ile uyumludur. CAD aracınız bu listede değil mi? Uyumlu olup olmadığımızı öğrenmek için bize ulaşın!
Prototip devreler tasarlayın ve üretin
Tüm malzemeler paketin içinde.

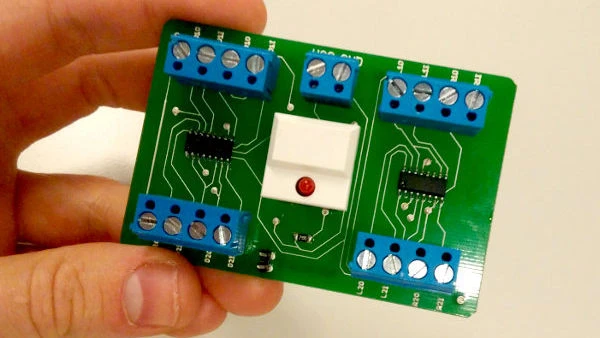

Tek veya iki katmanlı bir kart oluşturun ve alışık olduğunuz şekilde tasarlayın. İsterseniz yüzey montaj ve delik içi kaplama teknolojilerini birlikte kullanın. Devre kartınızı V-One ile hemen basıp üreteceksiniz.
KENDİ ÖZEL BOYALARINIZI KULLANIN. KENDİ ÖZEL SENSÖR DEVRELERİNİZİ ÜRETİN.

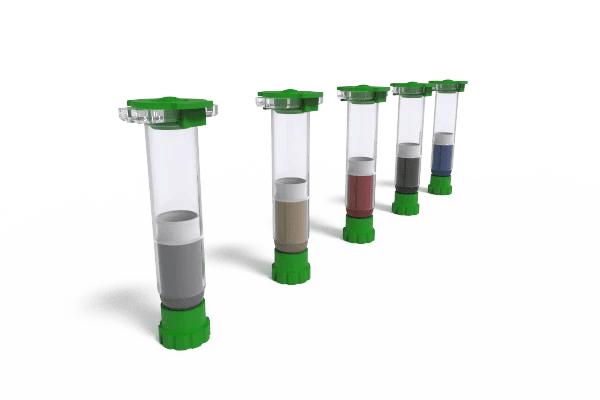

Sistem standart 5cc şırınga kullanır. Kartuşları dağıtmak istediğiniz herhangi bir malzeme ile doldurabilirsiniz. Üstelik yüksek viskoziteli sıvılar da kullanabilirsiniz. Böylece kendi özel boyalarınızı kullanarak basınca, ışığa, elektriğe ve kimyasallara duyarlı, sensörlü cihazlar tasarlayabilirsiniz.
Şimdi breadboard projelerinizi bir üst seviyeye taşıyın.
Arduino® Uno, Arduino® Mega, Raspberry Pi ™ B + ve Partikül Foton ile projelere hızlı bir şekilde başlayın.
Gümüş Bazlı İletken Boya
%90'dan fazla gümüş içeren Voltera iletken boya, dijital ve düşük güç uygulamalarınızda mükemmel elektriksel özellikler sağlıyor. Voltera iletken boya ile 5 GHz'e kadar yüksek frekans uygulamaları bile gerçekleştirmeniz mümkündür. Dahası tek bir kartuş boya ile 85 basit devre yazdırabilirsiniz. Yani hiç teslim süresi beklemeden kendi kendinize 85 benzersiz tasarım yapabilirsiniz.
Gümüş Bazlı İletken Boya
%90'dan fazla gümüş içeren Voltera iletken boya, dijital ve düşük güç uygulamalarınızda mükemmel elektriksel özellikler sağlıyor. Voltera iletken boya ile 5 GHz'e kadar yüksek frekans uygulamaları bile gerçekleştirmeniz mümkündür. Dahası tek bir kartuş boya ile 85 basit devre yazdırabilirsiniz. Yani hiç teslim süresi beklemeden kendi kendinize 85 benzersiz tasarım yapabilirsiniz.

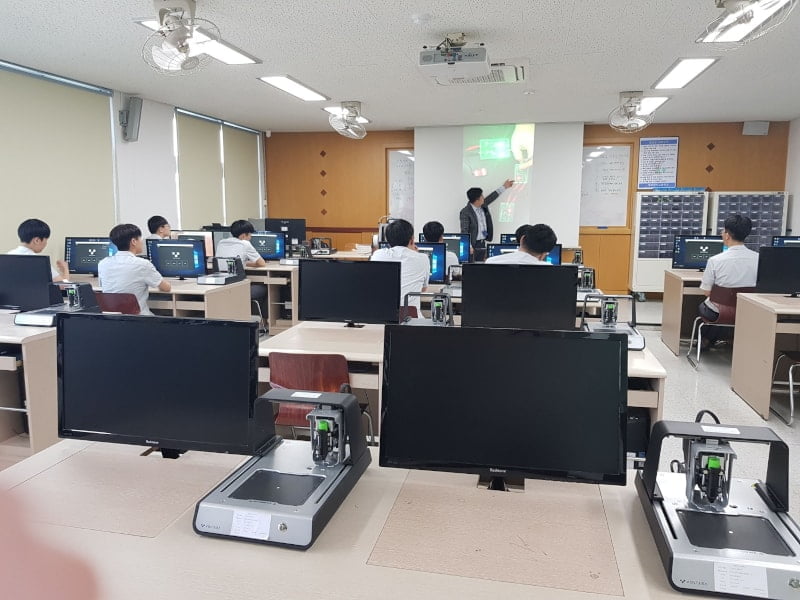

Araştırma-geliştirme ve eğitim-öğretimde
Voltera V-One Prototip Cihazı
Dünyanın dört bir yanında bilim adamları, akademisyenler araştırmalarını hızlandırmak için Voltera V-One'ı kullanıyor. Teknik üniversite, yüksek okul ve liselerde öğrenciler kendi tasarladıkları devre kartlarını bir saat üçünde üretebiliyorlar.

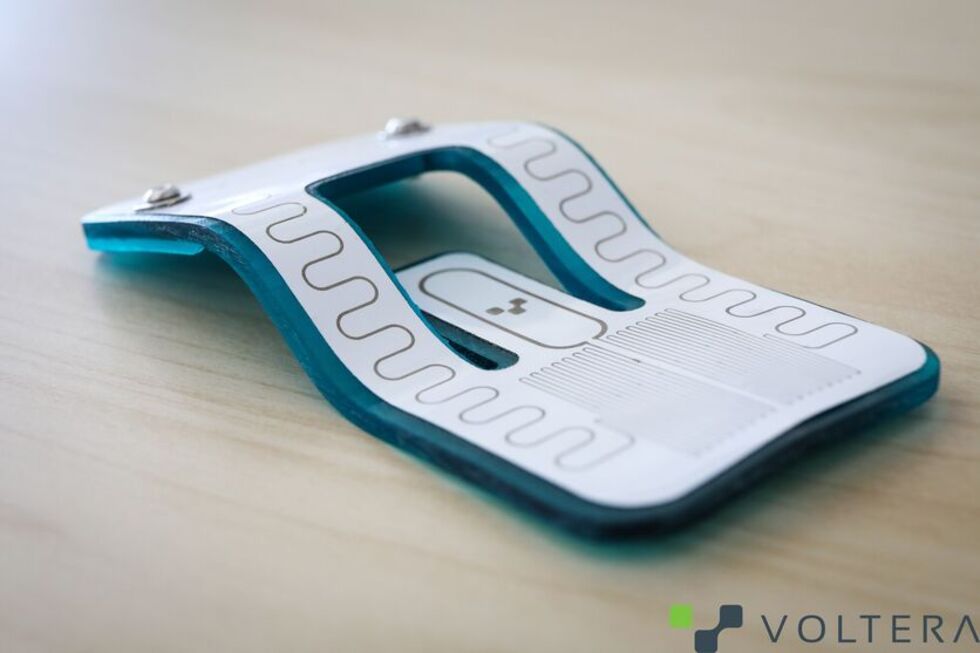

ESNEK PCB PROTOTİPLEYİN, DİZAYN EDİN VE ÇALIŞTIRIN.
Voltera PCB prototip cihazı, standart olarak FR4 PCB plakaları (substrat) kullanır. Ancak cam, seramik gibi diğer sert alttaş yüzeylere; kapton veya PET gibi esnek filmlere de baskı yapabilirsiniz. ve fleksible devre kartları tasarlayıp çalıştırabilirsiniz.
V-One Teknik özellikler
Voltera V-One ile ilgili en güncel teknik özellikleri burada bulabilirsiniz. Aradığınızı bulamazsanız bize sorun.
İletken boya baskı
| Minimum iz genişliği | 0,2mm (8 Mil) |
| Minimum pasif komponent | 1005mm (0402") |
| Minimum pinden pine aralık | 0,65mm (26 Mil) |
| Elektrik direnci | 12mΩ/sq @ 70um height |
| Baskı kartı plakası | FR4 |
| Maksimum kart kalınlığı | 3mm |
Krem lehim dağıtıcı
| Krem lehim alaşımı | Sn42/Bi57.6/Ag0.4 |
| Lehim teli alaşımı | SnBiAg1 |
| Lehimleme sıcaklığı | 180-210°C |
Baskı yatağı
| Baskı alanı | 128mm x 116mm |
| Maks. ısıtmalı yatak sıcaklığı | 240°C |
Makine ölçüleri
| Ölçüler (LxWxH) | 390mm x 257mm x 207mm |
| Ağırlık | 7kg |
Yazılım gereksinimleri
| İşletim sistemi | Windows 7, 8, 10 (64bit), OSX 10.11+ |
| Uyumlu dosya biçimi | Gerber |
| Bağlantı şekli | Kablolu USB |
V-One Matkap Teknik özellikler
Matkap
| Desteklenen malzemeler | FR1 |
| Maksimum mil hızı | 13,000 RPM |
| Güç | 12V, 25W |
| Matkap data dosyası | Excellon (TXT) |
Matkap uçları
| Eksen kaçıklığı | 0.075mm |
| Şaft çapı | 3.175mm |
| Maksimum uç çapı | 2,0 mm |
| Maksimum uç uzunluğu | 38,1 mm |
