pcb panel ayırma cihazı protools w96

PCB Panel Ayırma Cihazı

ProTools PCB Ayırıcı W96 Depaneling Cihazı

ProTools W96 PCB Ayırma Cihazı, alüminyum, FR4, FR2 ve GEM gibi PCB malzemelerinden yapılmış uzun baskılı devre kartlarını v-cut çizgilerinden çift taraflı 6 adet döner motorlu bıçak sistemiyle düzgün bir şekilde keserek paneli devrelerine ayırır. Uzun tüp LED kartlarını depanelize etmek için idealdir.
Sosyal medyada paylaş
pcb baskılı devre kartı v-cut depaneling ile panel ayırma

PCB PANEL AYIRMA İŞLEMİNİN ÖNEMİ

Baskılı devre kartı (PCB) panel ayırma (depaneling) işleminde işçilikten, paradan ve zamandan tasarruf ederken kaliteyi arttıran yöntemler seçilmelidir. Çünkü elektronik kartlar kolayca zarar görebilecek hassas malzemeler ve kırılgan lehim bağlantılarından oluşur. ProTools PCB Panel Ayırıcı Cihaz bu bileşenler ve bunların lehim bağlantıları üzerindeki aşırı stresi azaltır.

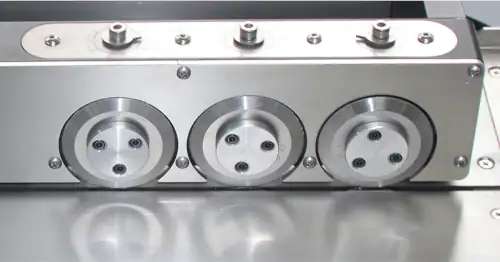

altılı döner motorlu çelik bıçak sistemi

Motorlu Altılı Döner Bıçak Sistemi

Her ünitenin bir üstte, bir de altta döner motorlu bıçak sistemi vardır. Makine bıçak sistemi üçlü üniteden oluşur. Böylece tüm kesme işlemi, geleneksel kesme çözümlerine göre PCB üzerine gelen streste %80 azalma sağlayan 4 aşamaya ayrılmıştır. Bu sayede kesme yüzeyi de son derece pürüzsüzdür ve pcb panel kesim esnasında devreyi de korur.

Özel Kabiliyetler

Konum Sınırlama
Operatör PCB'yi kolayca konumlandırır ve kaçırmadan panel ayırma yapabilir.
Çok Noktadan Kesim Sistemi
İstikrarlı kesme işlemi V-CUT çizgisinin raydan çıkmasını önler.
Çoklu Bıçak Sistemi
Çoklu bıçak sistemi sürtünmeyi büyük ölçüde azaltılır, bıçakların ömrünü uzatır.
Uzun PCB Desteği
Uzunluk kısıtlaması olmadan uzun PCB'leri keser.
ProTools W96 PCB ayrıcı speratör makinesi ile uzun LED tüp bar PCB 'ler karta stres uygulanmadan tam hizasında düzgünkesilir. LED bar haricinde kalın bakır katmanlı, alüminyum, GEM, cam elyaf ve FR1-FR4 PCB'ler için uygundur.

Cihaz Teknik Özellik Tablosu

Özellikleri

ÖzellikleriDeğer
TanımıAlüminyum tabanlı PCB vb. levha ayırıcı
ModelProTools W96
Ürün özelliği6 PCB bıçaklı sistem
çalışma sıcaklığı10~35℃
Kesebildiği levha kalınlığı0,5~3mm
Kesme hızı0~300mm/s
Bıçak malzemesiÖzel üretim SKD11 paslanmaz çelik
Elektriksel güç220V 50HZ 40W
Depolama sıcaklığı-20~50℃
Kesebildiği alumiyum levha uzunluğuSınırsız uzunluk
Kesebildiği PCB malzemesiAlüminyum, Fr-4, cam fiber vb.
Motor bloku ölçüleriL300×W280×H200 mm
Toplam makine ölçüleriL1436×W430×H200 mm
V-CUT çevresel parçalarYükseklik limit<13mm, v-cut çizgisi ile lehimler arası mesafe>0.5mm
Ağırlık60kg
